开关电源之开关管烧坏故障的原因
 2022年11月14日 |阅读次数:558

随着社会的发展,各种规格的开关电源被广泛运用于LED照明,LED装饰灯领域,如圣诞灯饰、铜线灯、镭射灯、激光灯、草坪灯等。此类电源也称之为电源适配器、适配器、立式变压器、卧式变压器、DC变压器、IP44防水电源、网灯变压器等,立式结构电源还具有良好的防水效果。

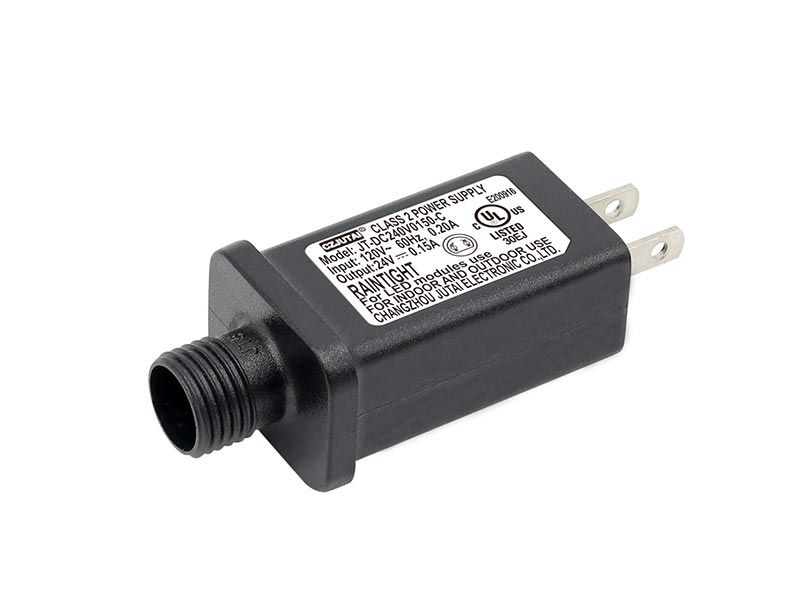

开关电源

但是在使用过程中,我们难免会发现开关电源有开关管烧坏的故障发生。开关管作为开关电源的核心部件,工作在大电流,高电压的环地下,损坏的比例是比较高,一旦烧坏,往往并不是换上新管就可以排除故障,出现屡次烧坏开关管的故障是较为麻烦的,让一些初学者无从下手,甚至是照成心理阴影不敢再继续下去。因此有必要了解一下烧坏开关管故障的常见原因。

1、开关管过压损坏。

(1)市电电压过高,对开关管提供的漏极工作电压高,开关管漏极产生的开关脉冲幅度自然升高许多,突破开关管DS的耐压值造成开关管击穿;

(2)稳压电路有问题,使开关电源输出电压升高的同时,开关变压器各绕组产生的感应电压幅度大,在其一次绕组产生的感应电压与开关管漏极D得到的直流工作电压叠加,如果这个叠加值超过开关管D—S的耐压值,就会损坏开关管;

(3)开关管漏极D保护电路(尖峰脉冲吸收电路)有问题,不能将开关管漏极D幅度颇高的尖峰脉冲吸收掉而造成开关管漏极电压过高而被击穿;

(4)大滤波电容(耐压300V以上滤波电容)失效,使其两端含有大量的高频脉冲,在开关管截止期间与反峰电压叠加后,导致开关管过压损坏。

2、开关管过流损坏

(1)开关管散热片过小或固定不牢;

(2)开关电源负载过重,造成开关管导通时间延长而损坏开关管。常见原因是输出电压整流、滤波电路不良或负载电路有短路、漏电等故障;

(3)开关变压器匝间短路。

3、开关管功耗大损坏。

常见的有开启损耗大和关断损耗大两种,开启损耗大主要是由于开关管在规定的时间内不能由放大状态进入饱和状态。开关管因开启损耗大的原因主要是由于开关管激励不足造成的。关断损耗大主要是由于开关管在规定的时间内不能由放大状态进入到截止状态。开关管因关断损耗大的原因主要是由于开关管栅(基)极的波形发生畸变造成的。

4、开关管本身有质量问题。

市售电源开关管质量良莠不齐,如果开关管存在质量问题,屡次损坏开关管也就在所难难免。

以上就是可能导致开关管烧坏故障的几个原因,总的看来,寻找一家合适的厂家进行选购可以尽量帮助您避免此类现象的发生。
